CZJ型磁致式靜力水準儀

靜力水準儀適用于長期監測大壩、隧道邊坡、路堤基坑、工民用建筑等工程的多點部位的沉降變形。

靜力水準儀由2套以上儀器組成系統，通液管相互連接，傳感器的磁浮子隨液位同步變化，變化的液位由磁致伸縮式傳感器測出，通過計算可得出各測點的沉降量。

產品介紹

▋簡介

靜力水準儀適用于長期監測大壩、隧道邊坡、路堤基坑、工民用建筑等工程的多點部位的沉降變形。

靜力水準儀的磁致伸縮式傳感器具有分辨率高、穩定性好、性能可靠、響應速度快、工作壽命長、線性測量、絕對量輸出、非接觸測量、永不磨損等功能。

▋結構與原理

靜力水準儀由磁致伸縮液位傳感器、罐體、連通管組成，使用時一組靜力水準儀安裝在同一水平線附近，相互之間用連通管相連并灌好防凍液，由于液位平衡原理，任意被測位置發生沉降(豎直位移)后，帶動罐體產生豎直位移，罐體內液位尋求平衡后會產生液位差，磁致伸縮傳感器測得液位差后，根據公式減去基準點液位差即可算出該測點相對于基準點的豎直位移。

▋產品特點

● 高精度、分辨力高 ● 穩定性好、響應速度快 ● 溫度漂移小 ● 標準MODBUS協議、適用性強

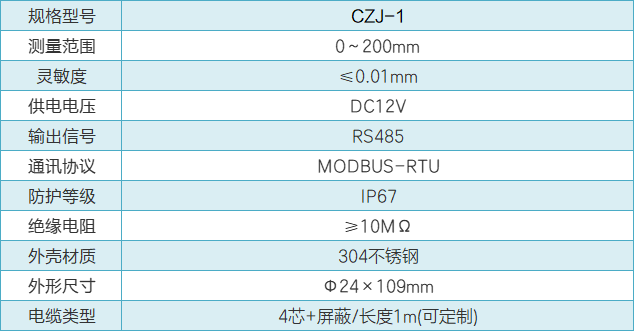

▋規格與參數


▋計算公式

一組靜力水準儀必須有一個作為基準點，其它作為測點，測點的計算值表示該測點相對于基準點沉降量。


▋電纜信號定義


▋通訊協議

靜力水準儀支持標準MODBUS-RTU協議，可無縫接入我司人工測讀設備和自動化數據采集設備。也可接入第三方采集設備(如PLC等)，我司提供協議文檔及測試工具，工具中羅列了常用通訊指令、幫助解析協議算法等，清晰明了，便于開發。
